Mengenal Fungsi Torsion Bar pada Mobil dan Komponennya

Sistem suspensi memiliki peran penting dalam menjaga kenyamanan dan kestabilan kendaraan ketika melewati berbagai kondisi jalan. Di dalamnya terdapat berbagai jenis komponen yang bekerja untuk mengontrol pergerakan roda, salah satunya adalah torsion bar.

Penggunaan torsion bar memiliki karakteristik tersendiri dibandingkan pegas koil atau leaf spring. Lantas, apa itu torsion bar dan bagaimana cara kerjanya pada mobil? Simak penjelasan berikut.

NIKMATI PENGALAMAN TEST DRIVE YANG MEMUKAU DENGAN MOBIL TOYOTA PILIHAN ANDA, SEGERA JADWALKAN DI AUTO2000 DIGIROOM!

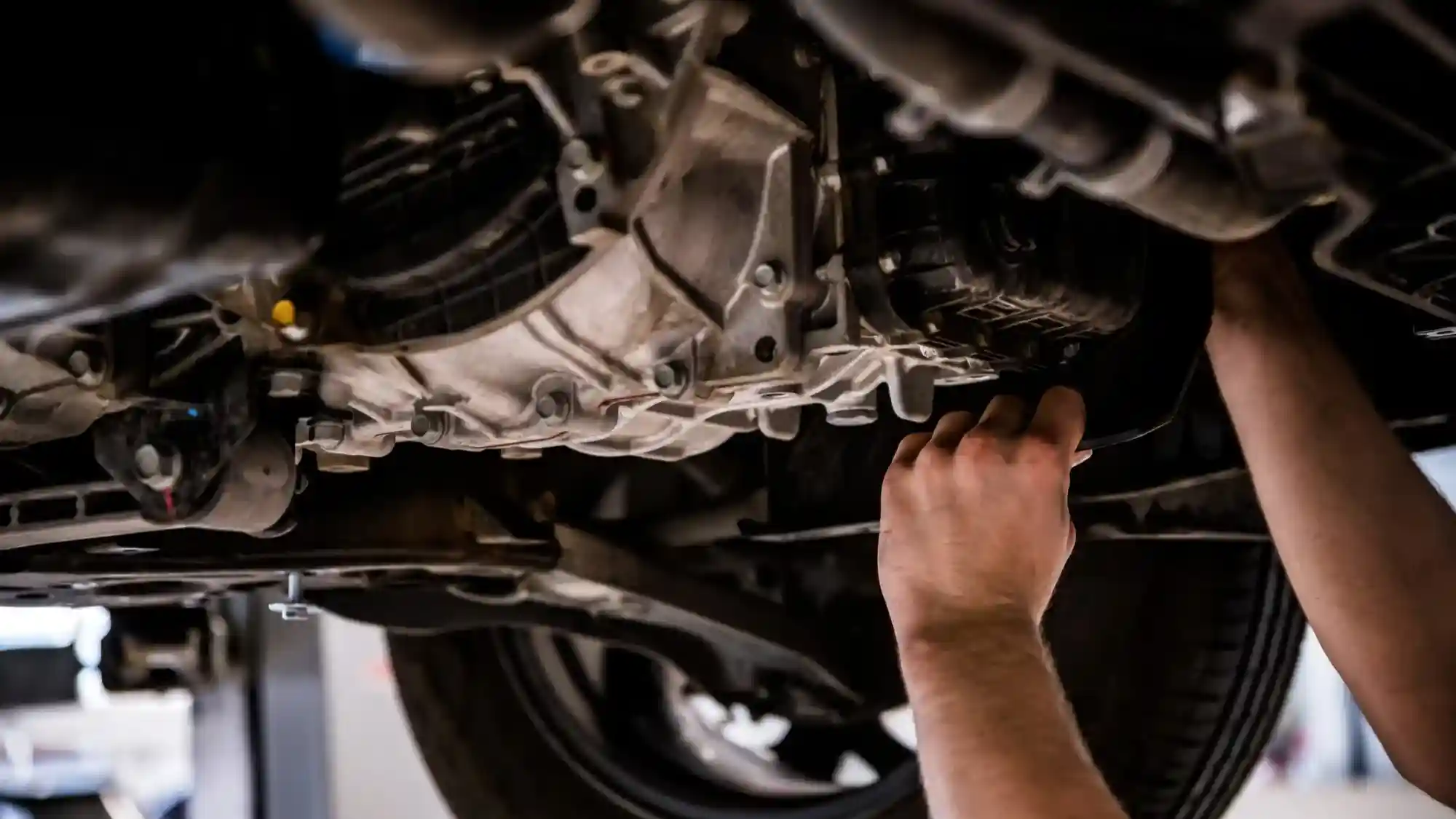

Mengenal Apa Itu Torsion Bar?

Torsion bar adalah komponen berbentuk batang logam yang digunakan sebagai elemen elastis pada sistem suspensi kendaraan. Cara kerjanya memanfaatkan gaya puntir atau torsi ketika suspensi bergerak.

Salah satu ujung torsion bar dipasang pada struktur kendaraan, sedangkan ujung lainnya terhubung dengan bagian suspensi yang bergerak mengikuti gerakan roda.

Ketika roda bergerak naik atau turun akibat melewati permukaan jalan, gerakan tersebut diteruskan ke torsion bar. Batang kemudian mengalami puntiran dan menghasilkan gaya yang berlawanan dengan gerakan tersebut.

Gaya tersebut membantu mengontrol pergerakan suspensi sehingga roda dapat kembali menuju posisi kerja yang sesuai.

Bagaimana Cara Kerja Torsion Bar?

Cara kerja torsion bar cukup berbeda dari pegas yang bekerja terutama melalui kompresi dan ekspansi. Pada torsion bar, energi disimpan melalui puntiran batang.

Ketika roda menerima beban atau melewati permukaan jalan yang tidak rata, lengan suspensi bergerak. Gerakan tersebut kemudian memutar torsion bar pada salah satu ujungnya.

Batang yang mengalami puntiran akan menyimpan energi elastis. Ketika beban atau gaya tersebut berkurang, torsion bar berusaha kembali ke bentuk atau posisi awalnya.

Proses tersebut membantu mengontrol gerakan suspensi dan menjaga roda tetap mengikuti permukaan jalan.

Secara sederhana, alurnya dapat dipahami sebagai:

Gerakan roda → Lengan suspensi bergerak → Torsion bar mengalami puntiran → Energi elastis tersimpan → Torsion bar kembali ke posisi semula → Gerakan suspensi terkontrol

Meski demikian, torsion bar bukan satu-satunya komponen yang menentukan kenyamanan suspensi. Peredam kejut atau shock absorber tetap memiliki peran penting untuk mengendalikan gerakan naik-turun yang dihasilkan pegas.

Baca Juga: Apa Itu Torsi Mobil: Fungsi dan Cara Kerja

Fungsi Torsion Bar pada Mobil

Sebagai bagian dari sistem suspensi, torsion bar memiliki beberapa fungsi yang berkaitan dengan pengendalian gerakan roda dan kestabilan kendaraan.

1. Membantu Menopang Beban Kendaraan

Torsion bar berfungsi sebagai elemen pegas yang membantu menopang beban kendaraan pada sistem suspensi.

Ketika kendaraan menerima beban, suspensi mengalami perubahan posisi. Torsion bar merespons perubahan tersebut melalui puntiran sehingga beban dapat ditangani oleh sistem suspensi.

2. Mengontrol Gerakan Suspensi

Permukaan jalan yang tidak rata membuat roda bergerak naik dan turun. Torsion bar membantu memberikan gaya pemulih agar gerakan tersebut tidak berlangsung tanpa kendali.

Kerja torsion bar kemudian dilengkapi oleh shock absorber untuk meredam gerakan suspensi agar kendaraan tetap terkendali.

3. Membantu Menjaga Kestabilan Kendaraan

Suspensi yang bekerja dengan baik membantu menjaga posisi bodi kendaraan ketika melewati jalan bergelombang maupun saat melakukan manuver.

Torsion bar turut berperan dalam menjaga karakteristik kerja suspensi agar roda tetap memiliki kontak yang baik dengan permukaan jalan.

4. Mendukung Handling

Karakteristik torsion bar dapat memengaruhi respons suspensi terhadap gerakan kendaraan. Ketika sistem suspensi mampu mengontrol pergerakan roda dan bodi dengan baik, pengemudi dapat memperoleh respons kemudi dan handling yang lebih terkontrol.

5. Membantu Menjaga Jarak Kendaraan dari Permukaan Jalan

Pengaturan torsion bar pada sistem suspensi dapat memengaruhi tinggi kendaraan atau ride height.

Oleh karena itu, pada desain tertentu, posisi torsion bar dapat disesuaikan untuk mendapatkan ketinggian suspensi yang sesuai dengan kebutuhan kendaraan.

Baca Juga: Service Kaki-Kaki Mobil Meliputi Apa Saja? Simak Di sini

Komponen yang Mendukung Sistem Torsion Bar

Torsion bar tidak bekerja sendirian. Sistem ini melibatkan sejumlah komponen yang saling terhubung untuk meneruskan gerakan roda dan mengontrol kerja suspensi.

Berikut ini komponennya:

1. Batang Torsi

Batang torsi atau torsion bar merupakan komponen utama yang berfungsi sebagai elemen pegas. Batang ini dibuat dari material yang mampu menahan gaya puntir berulang sekaligus memiliki elastisitas yang sesuai.

2. Anchor

Anchor merupakan bagian yang menahan salah satu ujung torsion bar pada struktur kendaraan. Posisi ini membuat batang memiliki titik tumpu yang tetap ketika ujung lainnya menerima gerakan dari suspensi.

3. Lever Arm

Lever arm atau lengan pengungkit menghubungkan gerakan suspensi dengan torsion bar. Ketika roda bergerak, lengan ini membantu meneruskan gerakan sehingga torsion bar mengalami puntiran.

4. Adjuster

Pada sistem yang memiliki fitur penyetelan, adjuster digunakan untuk mengatur posisi torsion bar. Pengaturan tersebut dapat memengaruhi karakteristik atau ketinggian suspensi sesuai rancangan kendaraan.

5. Suspension Arm

Suspension arm merupakan bagian suspensi yang menghubungkan roda dengan struktur kendaraan sekaligus memungkinkan roda bergerak mengikuti kontur jalan.

Gerakannya dapat diteruskan ke torsion bar melalui mekanisme yang digunakan pada sistem suspensi.

6. Bushing dan Mounting

Bushing dan mounting membantu menopang sekaligus menghubungkan berbagai bagian sistem suspensi. Komponen ini juga membantu mengurangi gesekan dan getaran yang muncul ketika suspensi bergerak.

Baca Juga: 10 Jenis Suspensi Mobil Yang Umum Di Jalanan

Jenis-Jenis Torsion Bar

Torsion bar dapat dibedakan berdasarkan konfigurasi dan cara pemasangannya pada kendaraan. Berikut ini jenis-jenisnya:

1. Torsion Bar Melintang

Pada konfigurasi ini, batang torsion bar dipasang melintang terhadap arah panjang kendaraan.

Jenis pemasangan ini dapat ditemukan pada sejumlah rancangan suspensi kendaraan dengan mempertimbangkan ruang yang tersedia pada sasis.

2. Torsion Bar Memanjang

Torsion bar juga dapat dipasang sejajar dengan arah panjang kendaraan.

Konfigurasi ini memberikan tata letak berbeda dan penggunaannya bergantung pada desain suspensi serta konstruksi kendaraan.

Selain berdasarkan posisi pemasangan, karakteristik torsion bar juga dapat berbeda berdasarkan ukuran, material, diameter, dan tingkat kekakuannya.

Kelebihan Torsion Bar

Penggunaan torsion bar pada sistem suspensi memiliki sejumlah kelebihan.

1. Konstruksi Relatif Sederhana

Torsion bar memiliki bentuk yang relatif sederhana dibandingkan beberapa jenis sistem pegas lainnya. Hal ini dapat membantu menghasilkan konstruksi suspensi yang tidak terlalu kompleks.

2. Dapat Disetel

Pada sistem tertentu, ketinggian suspensi dapat disesuaikan melalui pengaturan torsion bar. Kemampuan ini memberikan fleksibilitas untuk mendapatkan karakteristik suspensi tertentu sesuai desain kendaraan.

3. Tidak Memerlukan Ruang Vertikal Besar

Karena berbentuk batang yang dapat diposisikan secara horizontal atau longitudinal, torsion bar dapat memberikan fleksibilitas dalam penataan ruang suspensi.

Baca Juga: 3 Ciri Suspensi Mobil Bermasalah dan Solusinya

4. Dapat Memiliki Daya Tahan Baik

Torsion bar dirancang untuk menerima gaya puntir secara berulang. Jika digunakan sesuai spesifikasi dan dirawat dengan baik, komponen ini dapat memiliki masa pakai yang panjang.

Kekurangan Torsion Bar

Di samping kelebihannya, sistem torsion bar juga memiliki beberapa keterbatasan.

1. Pengaturan Memerlukan Ketelitian

Penyetelan torsion bar dapat memengaruhi tinggi kendaraan dan karakteristik suspensi. Jika dilakukan tanpa perhitungan yang tepat, pengaturan tersebut dapat memengaruhi keseimbangan dan kenyamanan kendaraan.

2. Karakteristik Suspensi Terbatas oleh Desain

Tingkat kekakuan torsion bar dipengaruhi oleh material, diameter, panjang, dan desainnya. Perubahan karakteristik tidak dapat dilakukan secara bebas tanpa mempertimbangkan keseluruhan sistem suspensi.

3. Tetap Dapat Mengalami Keausan

Walaupun torsion bar merupakan batang logam yang kuat, penggunaan dalam jangka panjang dapat menyebabkan penurunan kemampuan material akibat beban puntir yang berulang.

Komponen pendukung seperti bushing dan mounting juga dapat mengalami keausan dan memengaruhi kinerja sistem suspensi.

Apa Tanda Torsion Bar Bermasalah?

Gangguan pada torsion bar atau komponen pendukungnya dapat memengaruhi karakteristik suspensi kendaraan. Beberapa tanda yang perlu diperhatikan antara lain:

• Ketinggian kendaraan terlihat tidak seimbang.
• Muncul bunyi tidak normal dari area suspensi.
• Kendaraan terasa kurang stabil ketika melewati jalan tidak rata.
• Posisi kendaraan terasa miring ketika membawa beban.
• Muncul perubahan pada kenyamanan atau handling.
• Terdapat kerusakan fisik pada batang, mounting, atau komponen suspensi lainnya.

Gejala tersebut tidak selalu menunjukkan kerusakan torsion bar. Komponen suspensi lain juga dapat menghasilkan gejala serupa.

Apakah Torsion Bar Perlu Dirawat?

Torsion bar tidak membutuhkan perawatan rutin seperti oli mesin. Namun, kondisi sistem suspensi secara keseluruhan tetap perlu diperiksa secara berkala.

Pemeriksaan dapat mencakup kondisi torsion bar, suspension arm, bushing, mounting, shock absorber, serta komponen suspensi lainnya.

Jika terdapat perubahan tinggi kendaraan, bunyi abnormal, atau handling yang terasa berbeda, sebaiknya lakukan pemeriksaan di bengkel agar penyebabnya dapat diketahui secara tepat.

Key Takeaways

• Torsion bar adalah elemen pegas berbentuk batang yang bekerja dengan memanfaatkan gaya puntir pada sistem suspensi.
• Komponen ini membantu menopang beban kendaraan sekaligus mengontrol pergerakan suspensi.
• Torsion bar bekerja bersama suspension arm, anchor, adjuster, bushing, mounting, dan shock absorber.
• Kelebihannya antara lain konstruksi relatif sederhana, fleksibel dalam penataan, dan pada sistem tertentu dapat disetel.
• Kondisi torsion bar dan seluruh komponen suspensi perlu diperiksa secara berkala untuk menjaga kestabilan serta kenyamanan kendaraan.
