Tombol Arah Hembusan AC Mobil Tidak Merespons, Ini Komponen yang Perlu Diperiksa

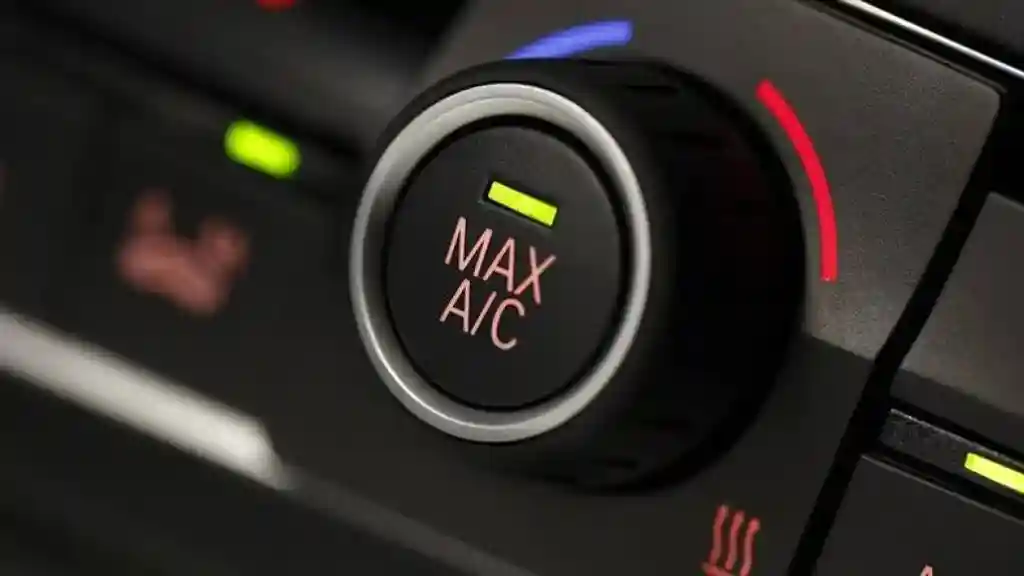

Tombol pengaturan arah hembusan AC merupakan bagian dari sistem HVAC yang mengatur aliran udara ke wajah, kaki, kaca depan, atau kombinasi beberapa area. Jika tombol ditekan tetapi arah udara tidak berubah, penyebabnya tidak selalu berasal dari tombol. Gangguan dapat terjadi pada panel kontrol, mode door actuator, pintu udara di dalam dashboard, kabel, konektor, sekring, hingga modul AC.

Gejalanya biasanya berupa blower tetap menyala dan udara masih dingin, tetapi alirannya terkunci pada satu posisi. Pada beberapa kendaraan, dapat terdengar bunyi klik dari balik dashboard saat mode diubah.

Sebelum Bongkar Dashboard, Cek 5 Hal Ini

Jika arah hembusan AC tidak berubah, lakukan pemeriksaan secara bertahap:

• Coba semua mode, seperti wajah, kaki, kombinasi, dan defogger selama sekitar 5–10 detik per posisi.
• Perhatikan indikator panel. Jika indikator berubah tetapi arah udara tetap sama, masalah kemungkinan berada pada aktuator atau mode door.
• Dengarkan suara dari dashboard. Bunyi klik berulang dapat mengarah pada gear aktuator yang aus atau pintu udara yang tersendat.
• Periksa sekring dan konektor sesuai manual kendaraan.
• Jangan langsung mengganti panel AC sebelum sumber masalah dipastikan.

Hal penting yang perlu dibedakan adalah apakah tombol tidak mengirim perintah atau perintah sudah diterima tetapi mekanisme pengarah udara tidak bergerak.

Cara Menelusuri Penyebab Tombol Arah Hembusan AC

1. Pastikan Masalah Ada pada Pengaturan Arah Udara

Nyalakan AC dengan blower pada kecepatan sedang, lalu pindahkan mode secara berurutan: wajah → wajah dan kaki → kaki → kaki dan kaca → kaca depan.

Tunggu sekitar 5–10 detik pada setiap mode. Jika volume udara berubah mengikuti kecepatan blower tetapi lokasi keluarnya udara tidak berpindah, blower kemungkinan masih bekerja dan masalah lebih mengarah ke sistem distribusi udara.

Jika udara hampir tidak keluar dari semua ventilasi, pemeriksaan perlu diperluas ke filter kabin, blower, evaporator, atau jalur udara.

2. Perhatikan Indikator Panel AC

Jika ikon atau indikator mode berubah ketika tombol ditekan, berarti input tombol setidaknya terdeteksi oleh sistem. Jika indikator berubah tetapi arah udara tetap sama, komponen yang perlu diperiksa antara lain mode door actuator dan mekanisme pintu udara.

Sebaliknya, jika indikator tidak berubah, pemeriksaan dapat diarahkan ke tombol, panel kontrol, suplai listrik, konektor, atau modul. Beberapa fungsi panel yang ikut mati juga dapat mengarah pada masalah sekring, konektor, panel, atau modul kontrol.

3. Dengarkan Aktuator Saat Mode Diubah

Pada sistem elektronik, mode door actuator menggunakan motor listrik dan gear untuk menggerakkan pintu distribusi udara. Saat mode AC diubah, dengarkan area dashboard. Bunyi “klik-klik-klik” selama beberapa detik dapat menunjukkan gear aktuator aus atau tidak mampu menggerakkan mekanisme dengan baik.

Namun, suara tersebut bukan dasar tunggal untuk mengganti aktuator karena karakter bunyi dan posisi komponen berbeda pada setiap kendaraan.

4. Periksa Sekring

Periksa diagram sekring pada buku manual dan cari rangkaian yang berkaitan dengan A/C, HVAC, heater, atau komponen sejenis sesuai desain kendaraan. Jika sekring putus, gunakan pengganti dengan rating ampere yang sama. Jangan menggunakan sekring dengan kapasitas lebih besar.

Jika sekring kembali putus setelah diganti, kemungkinan terdapat gangguan kelistrikan seperti hubungan pendek yang perlu diperiksa lebih lanjut.

5. Periksa Konektor dan Kabel

Konektor longgar, terminal berkarat, kabel terjepit, atau bekas pembongkaran dapat membuat perintah dari panel tidak diteruskan dengan baik. Pemeriksaan ini penting terutama jika masalah muncul setelah pemasangan head unit, pembongkaran dashboard, perbaikan evaporator, pemasangan aksesori elektronik, atau pekerjaan interior.

6. Evaluasi Mode Door Actuator

Jika panel dan suplai listrik normal, mode door actuator menjadi komponen berikutnya yang perlu diperiksa. Teknisi dapat mengecek apakah aktuator menerima tegangan dan sinyal saat mode AC diubah.

• Tidak ada sinyal: kemungkinan masalah pada panel, kabel, konektor, atau modul kontrol.
• Ada sinyal tetapi aktuator tidak bergerak: kemungkinan motor atau rangkaian internal aktuator bermasalah.
• Aktuator bergerak tetapi arah udara tidak berubah: kemungkinan terdapat masalah pada sambungan mekanis atau pintu distribusi udara.

Karena itu, aktuator sebaiknya tidak langsung diganti sebelum sumber masalah dipastikan.

7. Periksa Mode Door di Dalam Unit HVAC

Mode door merupakan pintu di dalam unit HVAC yang mengarahkan udara menuju ventilasi depan, kaki, atau kaca depan. Pintu ini dapat macet, sambungannya terlepas, atau mekanismenya rusak. Akibatnya, aktuator mungkin terdengar bekerja tetapi arah udara tetap sama.

Pada beberapa kendaraan, pemeriksaannya membutuhkan pembongkaran bagian dashboard. Karena itu, bagian ini sebaiknya diperiksa setelah sistem kelistrikan dan aktuator ditelusuri terlebih dahulu.

8. Gunakan Scanner pada AC Digital

Kendaraan dengan automatic climate control dapat menggunakan modul elektronik untuk mengatur arah udara. Teknisi dapat menggunakan diagnostic scanner untuk membaca Diagnostic Trouble Code (DTC), melihat posisi aktuator, atau menjalankan active test.

Pada beberapa kendaraan, aktuator yang dilepas atau diganti juga membutuhkan proses inisialisasi atau kalibrasi. Prosedurnya berbeda sesuai model kendaraan sehingga manual servis tetap menjadi acuan.

Checklist Sebelum ke Bengkel

• Coba semua pilihan arah udara.
• Tunggu sekitar 5–10 detik setiap kali mengganti mode.
• Pastikan blower masih dapat diatur kecepatannya.
• Catat apakah indikator mode pada panel berubah.
• Dengarkan bunyi klik dari balik dashboard.
• Periksa sekring sesuai diagram kendaraan.
• Ingat apakah masalah muncul setelah dashboard atau sistem AC dibongkar.
• Jika panel merespons tetapi arah udara tidak berubah, minta pemeriksaan mode door actuator dan pintu distribusi udara.
• Hindari membongkar dashboard sebelum sumber masalah dipastikan.

Kesalahan yang Sering Dilakukan

Kesalahan umum adalah langsung mengganti panel tombol AC, padahal gangguan bisa berasal dari aktuator, kabel, konektor, atau pintu distribusi udara. Mengganti aktuator hanya karena terdengar bunyi dari dashboard juga belum tentu tepat. Pintu udara yang macet dapat menimbulkan gejala serupa.

Jangan mengganti sekring dengan ampere lebih besar karena sekring berfungsi melindungi rangkaian. Selain itu, hindari menekan tombol berulang kali jika terdengar bunyi gear berderak karena dapat memperparah keausan mekanisme.

Kesimpulan

Jika tombol arah hembusan AC tidak merespons, jangan langsung menyimpulkan panel kontrol harus diganti. Periksa respons indikator, coba seluruh mode selama 5–10 detik, dengarkan suara aktuator, lalu periksa sekring dan konektor.

Jika indikator berubah tetapi udara tetap keluar dari posisi yang sama, pemeriksaan dapat diarahkan ke mode door actuator dan mekanisme pintu distribusi udara. Pada sistem AC elektronik, scanner juga dapat membantu mengetahui apakah perintah dari modul sampai ke aktuator.

Diagnosis bertahap membantu menemukan sumber masalah dengan lebih akurat sekaligus mengurangi risiko mengganti komponen yang sebenarnya masih berfungsi.
