Fungsi Tang Ampere serta Bagian-Bagiannya

Tang ampere adalah hand tool yang umum digunakan dalam bidang kelistrikan. Meski disebut tang, bentuk tang ampere sedikit berbeda. Jika tang biasa memiliki bentuk seperti huruf X, maka bentuk tang ampere lebih rumit. Bagian kepala (head clamp) berbentuk penjepit, sedangkan bagian badan yang biasanya menjadi handle atau pegangan adalah alat ukur yang dilengkapi dengan layar display untuk menampilkan hasil pengukuran..

Umumnya, tang ampere digunakan dalam pekerjaan kelistrikan, termasuk kelistrikan mesin mobil. Hand tool ini memudahkan para teknisi dalam pengukuran arus listrik karena tidak mengganggu instalasi listrik dalam penggunaannya. Adanya penjepit juga dapat meminimalisir risiko tersetrum. Untuk memahami kegunaan hand tool satu ini, berikut penjelasan mengenai fungsi tang ampere.

Fungsi Tang Ampere yang Perlu Anda Ketahui

Tang ampere bukan hanya sekadar alat penjepit kabel atau penghantar listrik. Lebih dari itu, alat ini memiliki berbagai fungsi penting dalam dunia kelistrikan, mulai dari mengukur tegangan hingga mendeteksi hambatan. Berikut beberapa fungsi tang ampere yang perlu Anda ketahui:

1. Mengukur Tegangan Listrik

Tang ampere dilengkapi dua buah probe yang berfungsi sebagai penjepit benda kerja. Selain menjadi penjepit, tang ampere juga bisa digunakan untuk mengukur tegangan listrik. Tang ampere dapat mengukur besaran arus bolak-balik (AC) 1 fasa dan 3 fasa. Untuk besaran 1 fasa, biasanya ada pada rentang angka 220-230 Volt. Sedangkan untuk besaran 3 fasa ada pada rentang angka 380-400 Volt.

Selain bisa mengukur arus bolak-balik, fungsi tang ampere juga mencakup pengukuran arus searah (DC). Tegangan kecil yang dapat diukur tang ampere mulai dari 1,5 Volt hingga maksimal 50 Volt.

2. Mengukur Arus Listrik

Berikutnya, tang ampere bisa digunakan untuk mengukur arus listrik. Namun, sebagai alat ukur arus listrik, tang ampere hanya dapat membaca arus bolak-balik (AC). Pengukuran arus listrik dengan ampere dapat mendeteksi besaran arus listrik hingga mencapai ribuan ampere. Biasanya, informasi tersebut akan tercantum pada nameplate tang.

CEK PENAWARAN TERBAIK TOYOTA CALYA DI SINI!

3. Mengukur Hambatan Listrik

Selain digunakan untuk mengukur tegangan dan arus listrik, ternyata fungsi tang ampere juga bisa sebagai alat ukur hambatan listrik atau resistensi. Ya, tang ampere juga memiliki fungsi yang mirip dengan ohmmeter. Pengukuran hambatan listrik ini biasanya digunakan untuk mendeteksi titik kabel listrik yang mengalami korsleting. Di samping itu, beberapa model tang ampere keluaran terbaru juga dibekali fitur tambahan yang dapat difungsikan sebagai alat ukur kapasitansi, frekuensi, dan suhu.

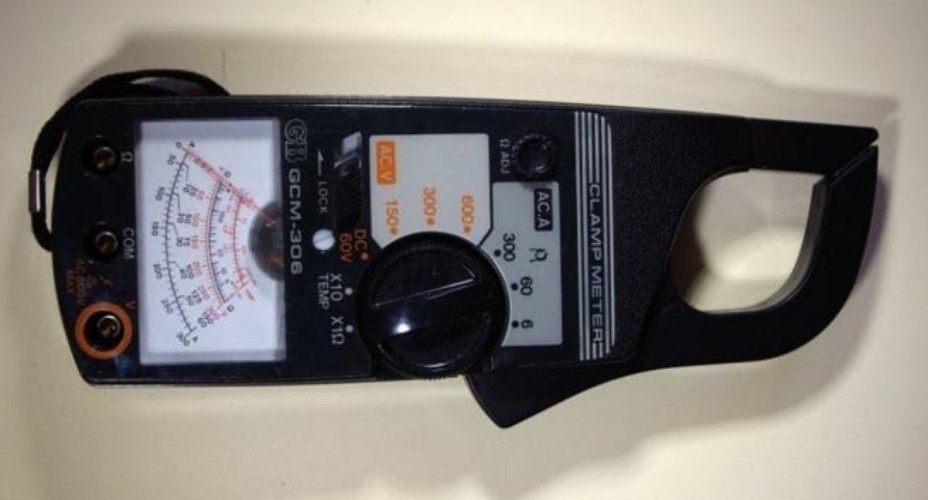

Bagian-Bagian Tang Ampere

Meski disebut dengan nama tang, sebenarnya tang ampere memiliki bentuk yang berbeda dari tang biasa. Berikut adalah bagian-bagian dan fungsi tang ampere yang membedakannya dari tang biasa.

Clamp head - merupakan bagian kepala dari tang ampere. Bentuknya mirip dengan sebuah penjepit yang melengkung (probe). Selain difungsikan sebagai penjepit, clamp head juga digunakan untuk mengukur besaran arus listrik.
Trigger - bagian yang digunakan untuk membuka jepitan clamp head.
Data hold - tombol yang ada di bagian samping bodi tang, berfungsi menampilkan hasil pengukuran.
Range switch - sebuah tuas yang ada di bagian tengah tang, berfungsi mengatur jenis pengukuran yang akan dilakukan. Cara penggunaannya dengan diputar.
Display - layar yang ada di bagian bodi tang, berfungsi menampilkan hasil pengukuran.
Com terminal - lubang yang digunakan untuk menancapkan kabel probe hitam.
Volt terminal - lubang yang digunakan untuk menancapkan kabel probe merah.

Jenis-Jenis Tang Ampere atau Clamp Meter

Tang ampere hadir dalam berbagai jenis dengan fungsi dan teknologi berbeda. Pemilihan jenis yang tepat sangat bergantung pada kebutuhan pengukuran, jenis arus listrik, hingga kondisi lingkungan kerja. Berikut ini jenis tang ampere yang paling umum digunakan:

1. Current Transformer Clamp Meter

Jenis ini hanya dapat digunakan untuk mengukur arus bolak-balik (AC). Cara kerjanya memanfaatkan prinsip transformator arus (current transformer) untuk mendeteksi besaran arus listrik yang mengalir pada kabel. Tang ampere tipe ini umum digunakan untuk keperluan kelistrikan rumah atau industri dengan sistem AC.

2. Hall Effect Clamp Meter

Berbeda dari jenis sebelumnya, clamp meter ini mampu mengukur baik arus bolak-balik (AC) maupun arus searah (DC). Teknologi Hall Effect memungkinkan sensor mendeteksi medan magnet dari arus listrik tanpa harus memutus jalur kabel. Jenis ini sangat berguna untuk teknisi otomotif, panel surya, dan sistem listrik dengan kombinasi AC dan DC.

3. Clamp Meter Fleksibel (Koil Rogowski)

Jenis ini menggunakan koil Rogowski sebagai sensor dan dirancang khusus untuk mengukur arus AC. Keunggulan utamanya terletak pada desain fleksibel yang memungkinkan pengukuran di ruang sempit atau instalasi kabel yang sulit dijangkau oleh clamp meter konvensional. Cocok digunakan di lingkungan industri atau panel listrik padat.

Bisa disimpulkan bahwa fungsi tang ampere sangatlah variatif. Alat ini bukan hanya bisa berfungsi sebagai penjepit, tapi juga alat ukur kelistrikan yang praktis. Untuk perawatan sistem kelistrikan mobil Toyota kesayangan AutoFamily, jangan lupa lakukan service berkala di bengkel Auto2000.
